MAGISCOP MINICEM-CAV 1500/300 (Q154)

DESCRIZIONE

Bancale per controlli non distruttivi a particelle magnetiche progettato per l’individuazione di difetti superficiali e sub-superficiali su componenti ferromagnetici, dotato di un generatore elettromagnetico trifase in FWDC3 / AC.
Applicazione: settore Aeronautico.

CARATTERISTICHE PRINCIPALI STAZIONE MINICEM

Tipo di rilevatore magnetico: polvere magnetica fluorescente in sospensione oleosa.
Funzionamento: Manuale / Automatico.
Tipologia di magnetizzazione: circolare o longitudinale.
Corrente di magnetizzazione: FWDC3 / AC.
Capacità di carico del bancale: Max 30 Kg.
Apertura teste Max: 1500 mm.
Irrorazione del liquido magnetico: automatico attraverso ugelli presenti su bobina e manuale attraverso pistola disponibile a bordo bancale.
Sistema di smagnetizzazione integrato a bordo bancale.

CARATTERISTICHE PRINCIPALI STAZIONE CAV

Stazione realizzata a DX del bancale con bobina fissa posizionata con asse verticale e supporto nuclei di lamierini centrati sulla bobina. Per consentire l’ispezione dei particolari controllati su questa stazione, vi è stata predisposta una tavola rotante manuale.

DISPOSITIVI COMUNI ALLE DUE STAZIONI

Illuminazione: riflettore UV LED fisso e asportabile a bordo bancale.
Pistola per irrorazione del liquido disponibile a bordo bancale.

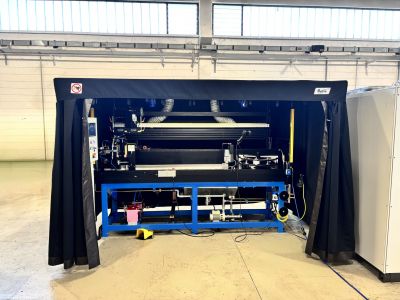

Cabina d’ispezione di tipo fisso montata a bordo bancale.

CONFORME ALLE SEGUENTI NORME

ASTM E 1444-2021.
